Como ligar contator 220V: guia completo de ligação, comando, potência e dimensionamento

O contator 220V é um dispositivo eletromecânico utilizado para comandar motores, bombas, resistências, sistemas de iluminação e outras cargas elétricas de potência. Sua bobina recebe o sinal de comando e aciona os contatos principais, permitindo controle seguro, automação, proteção operacional e maior durabilidade dos circuitos elétricos.

Introdução

Entender como ligar contator 220V é uma necessidade frequente em instalações elétricas industriais, comerciais e até em determinados sistemas residenciais. O contator é um dos componentes mais importantes em painéis de comando porque permite controlar cargas de maior potência por meio de um circuito de comando relativamente simples. Em vez de fazer toda a corrente de um motor, bomba ou equipamento passar diretamente por uma pequena chave ou botão, utiliza-se o contator para realizar a manobra elétrica.

Na prática, seu funcionamento combina dois circuitos que precisam ser compreendidos separadamente: o circuito de potência, responsável por conduzir a energia até a carga, e o circuito de comando, responsável por energizar a bobina e determinar quando o contator deve fechar ou abrir. Essa distinção é fundamental para compreender corretamente como ligar contator 220V, interpretar diagramas elétricos e evitar erros de montagem.

Também é importante observar que a indicação “220V” pode se referir à tensão nominal da bobina, e não necessariamente à tensão ou à capacidade dos contatos principais. Além disso, uma instalação de 220 V pode apresentar configurações diferentes conforme a rede disponível e o equipamento alimentado. Por esse motivo, identificar a tensão da bobina, a corrente nominal, a categoria de utilização, a quantidade de polos e as características da carga deve fazer parte de qualquer projeto.

Modelos como Contactora 220V, contatores compactos para pequenas máquinas e dispositivos destinados a motores industriais seguem o mesmo princípio eletromagnético, mas não necessariamente possuem a mesma capacidade elétrica. Um equipamento inadequadamente dimensionado pode apresentar aquecimento, desgaste prematuro dos contatos, dificuldade de acionamento ou falhas capazes de comprometer a instalação.

Este guia explica os princípios envolvidos na ligação, os terminais mais comuns, as diferenças entre comando e potência, os critérios para selecionar modelos como Contator 220V 50A, além de boas práticas de instalação e manutenção. Como trabalhos em painéis energizados apresentam risco de choque elétrico, arco elétrico, incêndio e danos aos equipamentos, a execução deve ser feita por profissional qualificado, seguindo o projeto, o diagrama do fabricante e as normas aplicáveis.

Como funciona um contator 220V e por que a bobina é tão importante

Para compreender como ligar contator 220V, primeiro é necessário entender o princípio de funcionamento do componente. Um contator eletromecânico possui uma bobina, um conjunto magnético, contatos principais destinados à potência e, dependendo do modelo, contatos auxiliares empregados na lógica de comando. Quando a tensão nominal é aplicada à bobina, surge um campo magnético que movimenta a parte móvel do mecanismo.

Esse movimento altera o estado dos contatos. Nos contatores normalmente abertos utilizados para acionamento de motores, por exemplo, os contatos principais permanecem abertos enquanto a bobina está desenergizada. Quando a bobina recebe a tensão correta, o mecanismo fecha esses contatos e estabelece a alimentação da carga. Ao retirar a tensão da bobina, uma mola faz o conjunto retornar à condição original, interrompendo o circuito.

Os terminais da bobina são normalmente identificados como A1 e A2. Em uma bobina especificada para 220 V, deve existir a tensão correspondente entre esses terminais durante o acionamento, sempre respeitando a especificação indicada na etiqueta ou documentação técnica. Esse detalhe é essencial: encontrar “220 V” no circuito de potência não significa automaticamente que qualquer bobina do contator possa ser conectada àquela tensão.

Existem contatores com bobinas de diferentes tensões. Dependendo da linha e do fabricante, podem ser encontradas versões destinadas a 24 V, 48 V, 110/127 V, 220/230 V e outras faixas. Há ainda diferenças entre bobinas para corrente alternada, corrente contínua e modelos com circuitos eletrônicos internos. Portanto, a etiqueta do componente deve prevalecer sobre suposições baseadas apenas no modelo físico.

Quando alguém procura uma Contactora 220V, portanto, precisa verificar muito mais do que a tensão indicada no nome comercial. A corrente suportada pelos contatos, a categoria de emprego, a potência do motor, a frequência da rede, a quantidade de contatos auxiliares e as condições ambientais influenciam a escolha.

Essa separação entre comando e potência é uma das grandes vantagens do contator. Um botão, relé, sensor, controlador de nível, pressostato, temporizador, CLP ou outro dispositivo pode comandar a bobina, enquanto os contatos principais realizam a manobra da carga. Isso torna possível construir sistemas automáticos e intertravamentos sem exigir que os pequenos dispositivos de controle conduzam diretamente a corrente elevada do equipamento acionado.

Como ligar contator 220V: entendendo os terminais de potência e comando

Em um contator convencional de três polos, é comum encontrar os terminais de entrada identificados como 1L1, 3L2 e 5L3 e as respectivas saídas como 2T1, 4T2 e 6T3. Essa nomenclatura facilita a interpretação do circuito: L1, L2 e L3 normalmente representam a entrada da alimentação, enquanto T1, T2 e T3 seguem para a carga. Entretanto, a identificação exata deve sempre ser confirmada no próprio equipamento.

Em uma aplicação trifásica, as três fases passam pelos três contatos principais. Quando a bobina é energizada, os polos fecham praticamente ao mesmo tempo, fornecendo energia à carga. Quando a bobina é desenergizada, os três polos abrem e interrompem a alimentação. É justamente essa configuração que torna o Contator 220V Trifásico tão utilizado em motores, bombas, ventiladores, compressores e diversas máquinas industriais.

O circuito de comando funciona de maneira diferente. Em uma configuração convencional com bobina de 220 Vca, A1 e A2 precisam receber a diferença de potencial correspondente à especificação da bobina para que ela seja energizada. Os elementos de controle — botoeiras, contatos auxiliares, proteções ou dispositivos automáticos — são inseridos nesse circuito conforme a lógica definida no projeto.

É comum, por exemplo, existir uma botoeira de parada normalmente fechada e uma botoeira de partida normalmente aberta. O contato auxiliar do próprio contator pode ser utilizado para implementar o chamado selo elétrico ou retenção. Depois que o operador pressiona o botão de partida e a bobina é energizada, o contato auxiliar muda de estado e mantém o circuito ativo mesmo depois que o botão retorna à posição original. Ao pressionar a parada ou quando uma proteção atua, a alimentação da bobina é interrompida.

Essa lógica parece simples, mas deve ser tratada como um circuito de segurança e controle, não como uma conexão improvisada. Antes de executar qualquer ligação, o profissional deve identificar a alimentação disponível, a tensão nominal da bobina, o dispositivo comandado, os terminais indicados pelo fabricante e as proteções previstas no projeto.

Também é necessário considerar que “220 V” não define sozinho a topologia da rede. Dependendo da instalação, essa tensão pode existir entre duas fases ou ser disponibilizada de outra maneira prevista pelo sistema elétrico local. Por isso, aprender como ligar contator 220V significa aprender a interpretar o circuito e as especificações, e não apenas memorizar quais fios devem entrar em determinados bornes.

Circuito de potência, circuito de comando e selo elétrico

O circuito de potência é a parte responsável por transportar a energia elétrica que efetivamente alimentará o motor ou outra carga. Ele inclui elementos como dispositivos de seccionamento e proteção, contatos principais do contator, relé de sobrecarga quando aplicável, condutores e a própria carga. Como transporta correntes potencialmente elevadas, seu dimensionamento precisa considerar corrente nominal, seção dos condutores, capacidade dos componentes e condições de instalação.

Já o circuito de comando determina quando o contator deverá atuar. A corrente envolvida na alimentação da bobina costuma ser muito inferior à corrente conduzida pelo circuito principal. Isso permite integrar diferentes elementos de automação, como chaves fim de curso, relés, sensores, temporizadores, pressostatos e controladores, desde que sejam eletricamente compatíveis com o circuito projetado.

Um contato auxiliar normalmente aberto pode ser identificado, em muitos modelos, por numerações como 13-14, enquanto contatos normalmente fechados podem utilizar outras identificações padronizadas. Contudo, não se deve assumir a função apenas pela aparência do borne. A marcação do fabricante e o esquema impresso no dispositivo precisam ser conferidos antes da montagem.

O selo elétrico é especialmente importante em comandos de partida e parada. Imagine que a bobina somente recebesse energia enquanto o botão de partida estivesse pressionado. Ao soltar o botão, o contator abriria imediatamente. O contato auxiliar de retenção cria um caminho alternativo para manter a bobina energizada após a partida, até que o circuito seja interrompido pelo botão de parada ou por algum elemento de proteção.

Essa arquitetura também permite integrar um relé de sobrecarga ao comando. Quando ocorre uma condição de sobrecarga detectada pelo relé, seu contato auxiliar pode abrir o circuito da bobina. O contator então desarma e os contatos principais interrompem a alimentação do motor. É importante destacar que contator e relé de sobrecarga exercem funções distintas: o primeiro realiza manobras; o segundo participa da proteção contra determinadas condições de sobrecarga.

Para quem deseja entender como ligar contator 220V, essa distinção elimina um erro comum: acreditar que o contator, sozinho, substitui todos os dispositivos de proteção. Não substitui. Disjuntores, fusíveis, relés de sobrecarga e outros recursos precisam ser selecionados conforme a carga, o projeto e as exigências normativas.

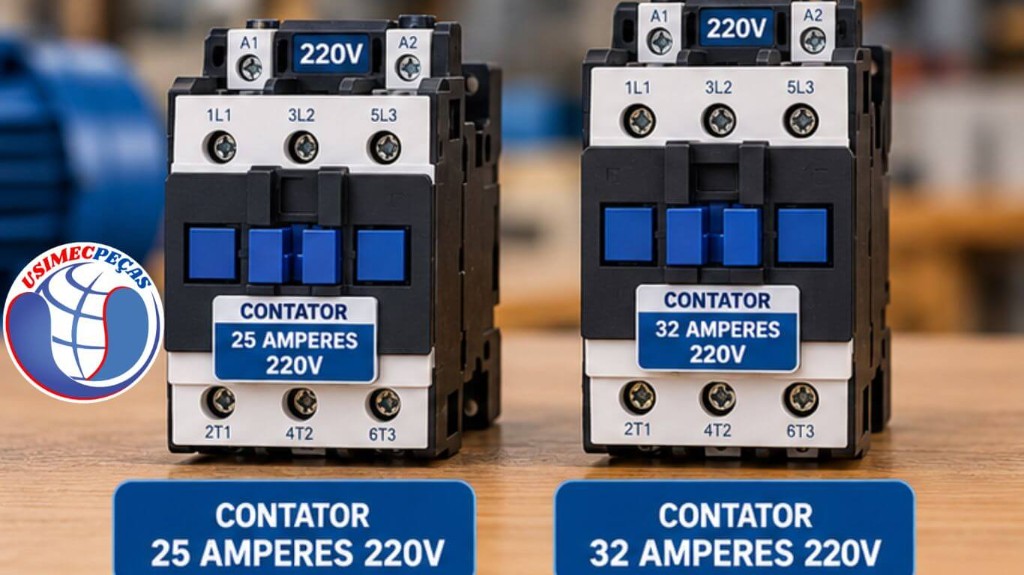

Como escolher entre Contator 25 Amperes 220V, 32A, 50A e outros modelos

Um dos maiores erros ao selecionar um contator é considerar somente a corrente estampada no produto. Um Contator 25 Amperes 220V, por exemplo, não deve ser escolhido simplesmente porque a corrente nominal aparente da carga é inferior a 25 A. A categoria de utilização e as características elétricas da carga precisam entrar no dimensionamento.

Motores elétricos apresentam condições de partida diferentes de cargas puramente resistivas. Durante a partida, a corrente pode ser significativamente superior à corrente observada em regime permanente. Além disso, abrir e fechar um circuito com características indutivas impõe esforços elétricos aos contatos. Por esse motivo, os fabricantes especificam categorias de utilização e tabelas de potência que devem ser consultadas no projeto.

A categoria AC-3, muito conhecida em aplicações industriais, está associada a determinadas operações envolvendo motores de indução. Já outras categorias são destinadas a condições de utilização diferentes. Consequentemente, dois contatores com correntes térmicas semelhantes podem apresentar capacidades distintas quando submetidos a determinado tipo de manobra.

O mesmo raciocínio vale para um Contator 32 Amperes 220V. O número de 32 A fornece uma informação importante, mas não descreve sozinho toda a capacidade do componente. É preciso verificar tensão operacional dos contatos, categoria de emprego, potência admissível do motor na tensão da aplicação, frequência de manobras e condições de temperatura e montagem.

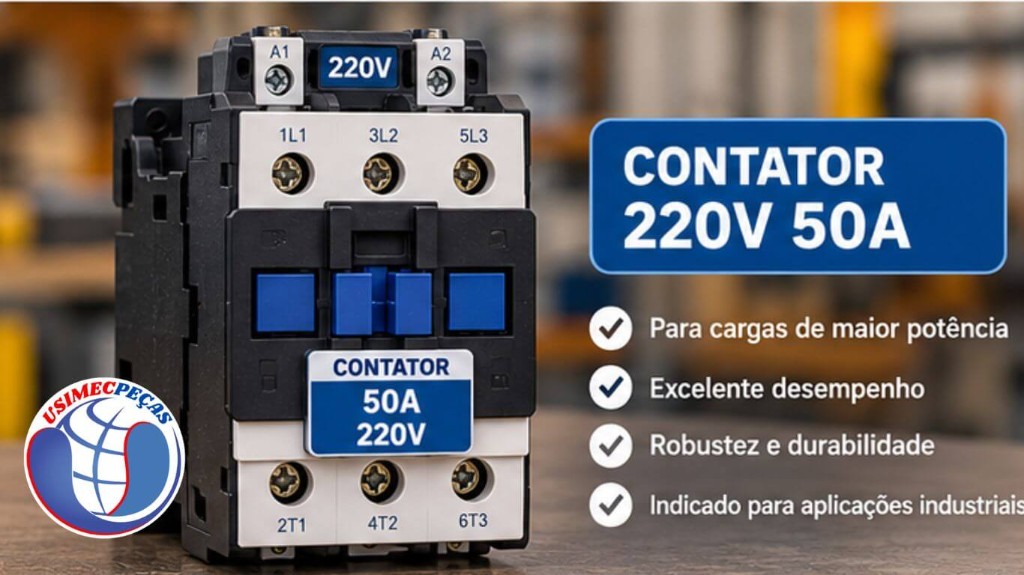

Em cargas de maior corrente, pode surgir a necessidade de um Contator 220V 50A. Novamente, deve-se separar a especificação da bobina da especificação dos contatos. Um contator pode possuir bobina de 220 V e contatos dimensionados para determinada corrente e tensão operacional. São grandezas diferentes e precisam ser analisadas individualmente.

O dimensionamento adequado proporciona maior confiabilidade, menor aquecimento e maior vida útil. Superdimensionar sem critério, por outro lado, pode aumentar custos e ocupar espaço desnecessário no painel. A escolha profissional procura equilíbrio entre capacidade elétrica, vida útil, disponibilidade de peças, expansão futura e custo total de manutenção.

Como ligar contator 220V trifásico em motores elétricos

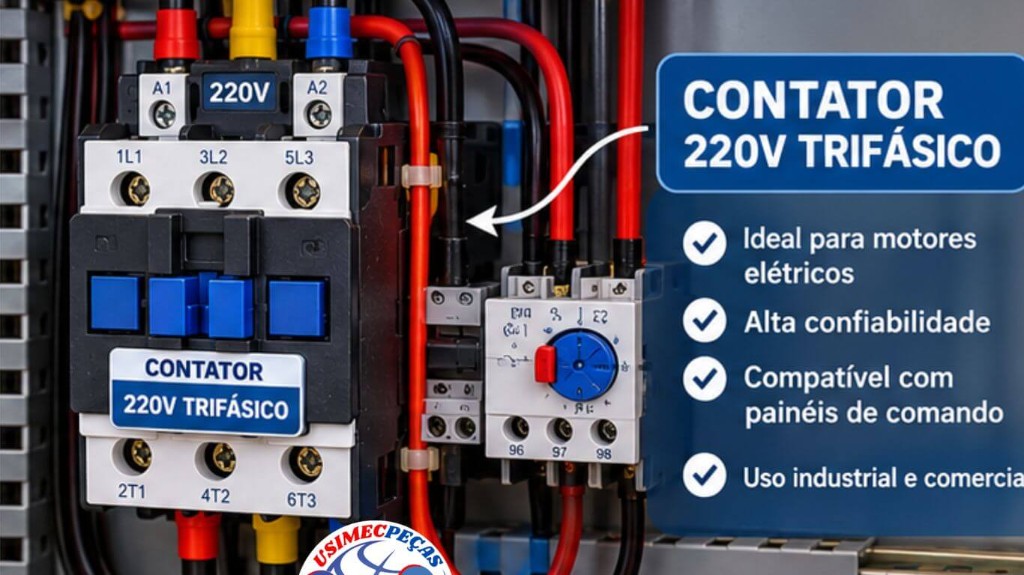

O Contator 220V Trifásico é especialmente comum em sistemas de acionamento de motores. Em uma arquitetura típica, as três fases do circuito de potência passam pelos polos principais do contator antes de chegarem ao motor, geralmente com dispositivos de proteção dimensionados conforme o projeto. O circuito de comando, por sua vez, controla a bobina e determina quando os contatos devem fechar.

Antes de qualquer conexão, é indispensável conferir a placa do motor. Motores que permitem diferentes tensões podem exigir configurações específicas de ligação dos enrolamentos, frequentemente representadas no diagrama do fabricante. A ligação interna do motor e a ligação da bobina do contator são assuntos diferentes, embora façam parte do mesmo sistema.

Outro ponto crítico é o sentido de rotação. Em motores trifásicos, a sequência das fases influencia o sentido de giro. Sistemas de reversão utilizam normalmente dois contatores e intertravamentos elétricos e mecânicos para impedir que combinações incompatíveis sejam acionadas simultaneamente. Essa configuração exige projeto adequado e não deve ser improvisada.

Quando há relé de sobrecarga associado ao contator, o ajuste precisa ser realizado de acordo com as características do motor e com o projeto de proteção. Simplesmente escolher um relé porque ele encaixa fisicamente no contator não garante proteção adequada. A faixa de ajuste deve ser compatível com a corrente relevante da aplicação.

Também é necessário avaliar a frequência de partidas. Uma máquina acionada poucas vezes por dia submete o contator a uma condição diferente de outra que realiza centenas ou milhares de ciclos. Cada manobra produz esforços mecânicos e elétricos, de modo que a durabilidade elétrica e mecânica informada pelo fabricante deve ser considerada em aplicações de alta frequência.

Portanto, saber como ligar contator 220V para um motor trifásico envolve uma visão completa do conjunto. O contator não trabalha isoladamente: ele integra um sistema formado por alimentação, proteção, comando, motor, dispositivos de emergência e demais componentes do painel.

Erros comuns na ligação de contatores 220V

Um erro especialmente perigoso é não conferir a tensão da bobina antes da energização. O tamanho externo do contator não informa qual tensão deve ser aplicada entre A1 e A2. Dois equipamentos visualmente semelhantes podem utilizar bobinas completamente diferentes. Aplicar tensão incompatível pode impedir o funcionamento ou danificar o componente.

Outro problema recorrente é dimensionar o contator somente pela corrente nominal genérica. Como explicado, a natureza da carga modifica as condições de manobra. Um motor, uma resistência elétrica e um banco de iluminação podem exigir análises diferentes. Consultar a tabela técnica do fabricante é mais seguro do que escolher apenas pelo valor de amperagem anunciado.

Conexões mal apertadas também merecem atenção. Um borne com torque inadequado pode elevar a resistência de contato e gerar aquecimento. Ao longo do tempo, ciclos térmicos e vibração podem agravar a situação. Por isso, montagens profissionais seguem as recomendações de torque, utilizam terminais apropriados quando necessários e adotam inspeções periódicas.

Outro equívoco é utilizar o contator como se ele fosse o único elemento de proteção. A função fundamental do dispositivo é realizar manobras elétricas. Proteções contra curto-circuito, sobrecorrentes, sobrecargas e outras anormalidades devem ser previstas conforme as características do sistema.

Também não é recomendado realizar testes improvisados em painel energizado. Um curto acidental, contato com parte viva ou conexão inadequada pode produzir consequências graves. Procedimentos de bloqueio, desenergização, confirmação da ausência de tensão e uso dos equipamentos adequados fazem parte de uma intervenção segura.

Por fim, modificar um circuito sem atualizar sua documentação cria dificuldades futuras. Diagramas identificados, condutores organizados, componentes etiquetados e registros das alterações reduzem o tempo de diagnóstico e aumentam a segurança das equipes de manutenção.

Instalação, manutenção e durabilidade de uma Contactora 220V

Uma Contactora 220V corretamente dimensionada pode oferecer longa vida operacional, mas sua durabilidade depende das condições de uso. Número de manobras, corrente da carga, temperatura do painel, ventilação, poeira, umidade, vibração e qualidade das conexões influenciam diretamente o comportamento do dispositivo.

Durante a manutenção preventiva, profissionais podem avaliar sinais de aquecimento anormal, alteração de coloração em terminais, ruídos incomuns, dificuldade de acionamento e desgaste dos componentes. A estratégia de inspeção deve respeitar as recomendações do fabricante e as práticas de segurança aplicáveis à instalação.

Ruídos excessivos durante o funcionamento podem indicar diferentes problemas, incluindo condições inadequadas na alimentação da bobina ou questões mecânicas. Contudo, o diagnóstico não deve ser feito apenas pelo som. Medições e inspeções apropriadas são necessárias para determinar a causa.

O ambiente de instalação também importa. Painéis submetidos a temperaturas elevadas, contaminantes ou ventilação inadequada podem reduzir a vida útil de diversos componentes. Em instalações industriais, o projeto do quadro precisa considerar dissipação térmica, grau de proteção e condições ambientais.

Para reposição, é recomendável registrar modelo, fabricante, tensão da bobina, quantidade de polos, categoria de utilização e capacidade elétrica. Comprar apenas “um contator 220 V” pode resultar em um componente incompatível com a aplicação existente.

A Usimec Peças atua no fornecimento de Rolamentos, Retentores e peças para manutenção industrial, além de componentes destinados a diferentes necessidades de manutenção. Para empresas e profissionais que necessitam adquirir Contactora 220V, a Usimec Peças realiza envio de Contactora para todo o Brasil, facilitando o atendimento de demandas de manutenção e reposição em diferentes regiões.

Boas práticas para projetos com contator 220V

A primeira boa prática é trabalhar a partir de um diagrama elétrico definido. Mesmo sistemas aparentemente simples devem possuir uma lógica documentada. Isso reduz erros durante a montagem e facilita intervenções futuras, especialmente quando mais de um profissional trabalha no equipamento ao longo de sua vida útil.

A segunda é identificar claramente o circuito de comando e o circuito de potência. Essa organização melhora a manutenção e evita confusão durante testes. Em painéis mais complexos, a identificação de bornes, condutores e dispositivos torna o diagnóstico significativamente mais eficiente.

Também é recomendável selecionar contatores e acessórios com compatibilidade comprovada. Blocos auxiliares, supressores, relés de sobrecarga e outros acessórios podem variar entre famílias e fabricantes. Compatibilidade mecânica aparente não significa necessariamente compatibilidade elétrica ou funcional.

Outro ponto importante é analisar a aplicação futura. Se uma máquina estiver prevista para receber modificações, novos sensores ou mudanças operacionais, pode ser interessante considerar contatos auxiliares disponíveis e espaço adequado no painel. Essa decisão deve ser técnica, evitando tanto o subdimensionamento quanto o excesso desnecessário.

Em sistemas sujeitos a manobras frequentes, deve-se prestar atenção especial à vida elétrica especificada. Um contator escolhido apenas pela corrente pode funcionar inicialmente, mas apresentar desgaste acelerado caso a frequência de operação esteja acima da prevista para a aplicação.

Assim, a resposta profissional para como ligar contator 220V nunca se resume a conectar A1 e A2 e instalar fios nos polos principais. Uma instalação confiável nasce da combinação entre dimensionamento, proteção, documentação, montagem adequada e manutenção preventiva.

Perguntas frequentes sobre como ligar contator 220V

1. O que significa contator com bobina 220V?

Significa que o circuito responsável pelo acionamento eletromagnético do contator foi projetado para trabalhar com uma tensão nominal correspondente à especificação indicada pelo fabricante, normalmente aplicada entre os terminais A1 e A2. Isso não significa que os contatos principais sejam limitados exclusivamente a cargas de 220 V. A bobina e o circuito principal possuem especificações distintas. Antes da instalação, é necessário verificar a etiqueta, o diagrama e a documentação técnica para confirmar tensão, frequência e demais características.

2. Onde ficam A1 e A2 no contator?

A1 e A2 são identificações normalmente utilizadas para os terminais da bobina. Sua localização física varia conforme fabricante, linha e tamanho do contator. Alguns modelos apresentam os dois terminais próximos, enquanto outros adotam disposições diferentes para facilitar a montagem no painel. O correto é localizar as marcações impressas ou gravadas no próprio componente e consultar seu esquema. Nunca é recomendável determinar os terminais apenas pela posição física.

3. Qual é a diferença entre L1, L2, L3 e T1, T2, T3?

Em contatores trifásicos convencionais, L1, L2 e L3 costumam identificar o lado de entrada dos contatos principais, enquanto T1, T2 e T3 correspondem às respectivas saídas destinadas à carga. Dependendo da padronização, podem aparecer também como 1L1, 3L2, 5L3 e 2T1, 4T2, 6T3. A nomenclatura ajuda a organizar o circuito de potência, mas o esquema do fabricante deve sempre ser verificado antes da conexão.

4. É possível usar um contator 220V em motor trifásico?

Sim, desde que todas as especificações sejam compatíveis com o projeto. É perfeitamente possível utilizar uma bobina de 220 V para comandar um contator responsável pela alimentação de um motor trifásico. Porém, devem ser analisados a tensão disponível para o comando, tensão e corrente do motor, categoria de utilização, potência admissível do contator, frequência de partidas e dispositivos de proteção. A indicação “220 V” da bobina, isoladamente, não determina a capacidade de acionar determinado motor.

5. Como escolher entre contator de 25A, 32A e 50A?

A escolha não deve ser baseada somente em qual número é imediatamente superior à corrente do equipamento. Para motores, é necessário considerar potência, tensão, corrente nominal, categoria de utilização e condições de partida. A documentação do fabricante geralmente apresenta tabelas relacionando seus contatores às potências de motores admitidas em diferentes tensões. Temperatura, frequência de manobras e regime operacional também podem influenciar o dimensionamento. Em caso de dúvida, o projeto deve ser realizado ou revisado por profissional qualificado.

6. Para que serve o contato auxiliar 13 e 14?

Em muitos dispositivos, os terminais 13 e 14 identificam um contato auxiliar normalmente aberto. Ele pode ser utilizado para selo elétrico, sinalização ou outras funções do circuito de comando. Quando o contator muda de estado, o contato auxiliar também muda conforme sua configuração. Entretanto, a numeração deve ser confirmada no diagrama específico do produto, pois a montagem não deve ser feita com base somente em conhecimento genérico da numeração.

7. O que é selo elétrico do contator?

O selo elétrico é uma lógica utilizada para manter a bobina energizada depois que um comando momentâneo de partida deixa de ser pressionado. Geralmente, utiliza-se um contato auxiliar normalmente aberto do próprio contator em paralelo com o comando momentâneo apropriado. Quando o contator atua, esse contato fecha e mantém o caminho elétrico necessário à retenção. Um botão de parada ou dispositivo de proteção pode então interromper o circuito, fazendo o contator retornar ao estado desenergizado.

8. O contator protege o motor contra sobrecarga?

O contator, por si só, é essencialmente um dispositivo de manobra, e não substitui todos os elementos de proteção necessários ao motor. Em sistemas convencionais, podem ser utilizados relés de sobrecarga, disjuntores, fusíveis e outros dispositivos conforme o projeto. O relé de sobrecarga pode atuar sobre o circuito de comando e provocar a desenergização da bobina quando detecta uma condição prevista. A estratégia de proteção deve ser dimensionada especificamente para o motor e para a instalação.

9. Por que o contator faz barulho quando está ligado?

Contatores eletromecânicos produzem algum ruído durante o acionamento e podem apresentar um som característico enquanto permanecem energizados, especialmente modelos de corrente alternada. Entretanto, ruído excessivo ou diferente do comportamento habitual merece investigação. Tensão inadequada na bobina, problemas no conjunto magnético, sujeira, desgaste ou outras condições podem estar relacionadas. O diagnóstico deve ser realizado com procedimentos apropriados, evitando intervenções improvisadas em equipamentos energizados.

10. Um contator de 50A pode substituir um de 32A?

Não automaticamente. Embora um contator com maior capacidade possa parecer uma substituição simples, devem ser verificadas tensão da bobina, categoria de utilização, número de polos, contatos auxiliares, dimensões, acessórios, capacidade de manobra, coordenação com proteções e compatibilidade com o painel. Um componente eletricamente maior também pode possuir características mecânicas e funcionais diferentes. A substituição deve ser baseada na ficha técnica e nos requisitos do circuito original.

11. Como saber se a bobina do contator é realmente 220V?

A maneira adequada é consultar a identificação existente no próprio componente e a documentação técnica correspondente ao código exato do produto. A tensão da bobina normalmente aparece na etiqueta, próximo aos terminais ou na codificação do fabricante. Não se deve inferir a tensão pelo tamanho, cor ou aplicação anterior do contator. Em manutenção, especialmente quando há componentes antigos ou sem identificação legível, a substituição deve ser feita somente após confirmar as especificações necessárias.

12. Qual a diferença entre contator monofásico e trifásico?

Na prática, os contatores são selecionados principalmente pelo número de polos, capacidade de manobra e aplicação. Sistemas trifásicos normalmente utilizam três polos principais para interromper ou estabelecer simultaneamente as fases destinadas à carga. Em outras aplicações, podem ser utilizados dispositivos com configurações diferentes. Mais importante do que adotar apenas a nomenclatura “monofásico” ou “trifásico” é verificar quantos polos são necessários e se a capacidade elétrica do dispositivo atende ao circuito.

13. É possível ligar um contator diretamente sem botoeira?

Tecnicamente, existem diferentes formas de comandar uma bobina, incluindo chaves, relés, sensores, controladores e sistemas de automação. Portanto, uma botoeira não é obrigatória em todas as aplicações. Entretanto, o método de acionamento deve fazer parte da lógica projetada para a máquina e respeitar os requisitos de operação e segurança. Fazer conexões improvisadas apenas para manter a bobina permanentemente energizada pode eliminar funções importantes de parada, proteção ou intertravamento.

14. Quanto tempo dura um contator 220V?

A vida útil depende da quantidade de operações e das condições elétricas e ambientais. Fabricantes normalmente diferenciam durabilidade mecânica e durabilidade elétrica, pois os contatos sofrem desgaste durante a interrupção e estabelecimento de corrente. Carga, categoria de utilização, frequência de manobras, temperatura, qualidade das conexões e manutenção interferem diretamente. Um contator corretamente dimensionado e aplicado dentro de suas especificações tende a apresentar desempenho muito superior ao de um componente constantemente submetido a condições próximas ou superiores aos seus limites.

15. Onde comprar Contactora 220V com envio para todo o Brasil?

Ao comprar, é importante informar corretamente a aplicação, tensão da bobina, corrente ou potência da carga, quantidade de polos e demais características necessárias. A Usimec Peças, especializada no fornecimento de Rolamentos, Retentores e peças para manutenção industrial, atende demandas de componentes para manutenção e reposição. A empresa realiza envio de Contactora para todo o Brasil, permitindo atender profissionais, oficinas de manutenção e empresas de diferentes regiões.

Se sua empresa precisa substituir ou especificar uma Contactora 220V, consulte a Usimec Peças com os dados técnicos do equipamento e da aplicação. A escolha correta do contator ajuda a reduzir paradas inesperadas, melhorar a confiabilidade do painel e manter máquinas e sistemas elétricos operando com maior segurança e eficiência.

Conclusão

Compreender como ligar contator 220V exige conhecer tanto o funcionamento eletromagnético do dispositivo quanto a arquitetura do circuito em que ele será instalado. A bobina, geralmente identificada pelos terminais A1 e A2, realiza o acionamento, enquanto os contatos principais efetuam a manobra da carga. Contatos auxiliares permitem implementar recursos como selo elétrico, sinalização e intertravamentos.

Também é fundamental distinguir tensão da bobina, corrente dos contatos, tensão operacional e categoria de utilização. Essas especificações não são equivalentes. Modelos como Contator 25 Amperes 220V, Contator 32 Amperes 220V ou Contator 220V 50A devem ser selecionados com base nas características reais da carga e nas tabelas técnicas do fabricante, especialmente em acionamentos de motores.

Uma instalação adequada ainda depende de proteções corretamente dimensionadas, qualidade das conexões, identificação dos condutores, documentação do painel e procedimentos seguros de manutenção. Em circuitos trifásicos, aspectos como características do motor, sequência de fases e dispositivos de proteção tornam a análise ainda mais importante.

Como eletricidade envolve riscos sérios, a montagem e intervenção devem ser executadas por profissional qualificado, com o circuito desenergizado e conforme normas, projeto elétrico e documentação do fabricante. Essa abordagem reduz falhas, aumenta a disponibilidade das máquinas e contribui para uma vida útil maior dos componentes.

Para manutenção, reposição ou montagem de painéis, contar com componentes adequados à aplicação é parte essencial da confiabilidade do sistema elétrico.
